Кабель эхолота: экран, соединения и изгибы
Правила РС и РКО: практическое применение
При замене навигационного эхолота нередко хотят сохранить проложенную линию: она уже проходит через переборки и соединяет нужные помещения. Но длина и подходящие внешне концы не описывают всю кабельную сеть. Для решения нужны тип кабеля, состояние экрана, места соединений, условия прокладки и документация соединяемых изделий.
Область рассматриваемых требований
Разбор основан на разделе 3.5 части V «Навигационное оборудование» Правил по оборудованию морских судов РС, редакция 2026 года. По п. 1.1.1 область части — самоходные суда, не совершающие международные рейсы, и предназначенное для них навигационное оборудование. При расхождении с дополнительными указаниями морской администрации флага действуют её указания — п. 1.1.3.
Пример относится к кабельной сети навигационного эхолота. Он не устанавливает универсальную совместимость старых линий с новой моделью и не заменяет проект установки. Применимость требований к конкретному судну определяют по его документам.
Экранирование и документация
Пункт 3.5.1 требует экранированные кабели внешнего монтажа навигационного оборудования. Прокладку выполняют по технической документации изготовителя с учётом требований части XI «Электрическое оборудование». Наличие металлического корпуса прибора само по себе не подтверждает исполнение кабеля и его экрана.
В запросе укажите маркировку линии, устройства на обоих концах и имеющиеся соединительные коробки. Если часть трассы недоступна для обычного осмотра, так и обозначьте её в исходных данных. Сведения о типе и состоянии не следует заменять предположением, что кабель подходит, поскольку прежний эхолот когда-то работал.

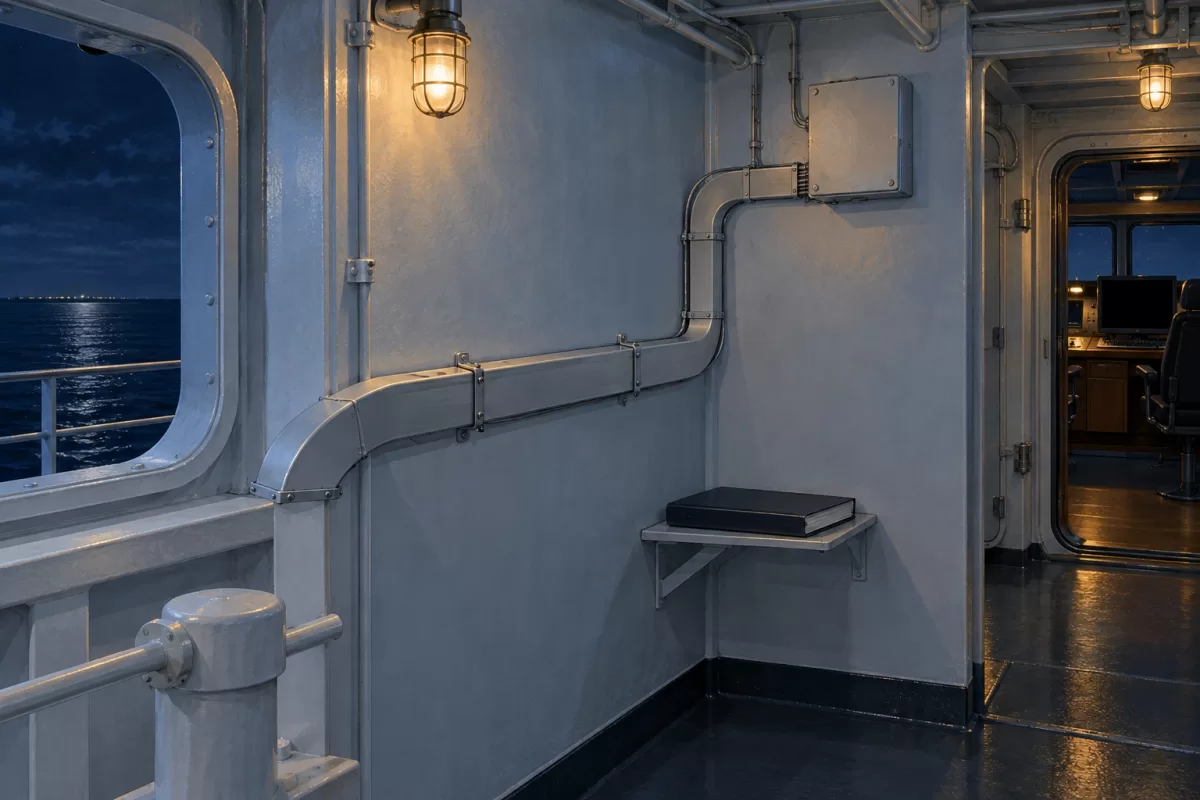

Схема сохраняемой установки и руководство нового оборудования помогают определить, какие участки действительно остаются. Произвольное соединение старого и нового кабелей не становится допустимым решением только потому, что их суммарная длина удобна для трассы.
Соединения на открытой палубе
Пункт 3.5.3 требует водозащищённое исполнение IP56 для всех соединений, расположенных на открытой палубе, чтобы предотвратить проникновение влаги в кабели. Поэтому отдельно отмечают места соединений и их реальное окружение.
Степень защиты датчика или дисплея не подтверждает степень защиты промежуточного соединения. Точно так же оболочка одного конца кабеля не описывает все вводы и коробки линии. В предложении должны быть понятны сохраняемые и новые соединительные части; требование к открытой палубе не следует автоматически переносить на любой разъём в сухом помещении.
Изгибы и проверка изоляции
Пункт 3.5.4 требует соблюдать минимально допустимый внутренний радиус изгиба кабелей и микроволновых передающих фидеров. Универсального числового радиуса этот пункт не задаёт: значение устанавливают для фактического изделия по его документации. Повороты трассы, вводы и доступное место под изгиб нужно учесть до заказа.
В п. 3.5.2 предусмотрено сопротивление изоляции не менее 20 МОм независимо от длины проложенного кабеля, отключённого с обеих сторон. Условие отключения обоих концов относится к самому указанному требованию. Статья не задаёт испытательное напряжение, методику или порядок самостоятельной работы с подключённой аппаратурой. Проверку и оформление результата согласуют с выполняющей работы организацией по применимой документации.
| Что передать | Какой вопрос это решает |
|---|---|
| Модели эхолота и датчика | Назначение и исполнение соединяемых частей |
| Маркировку и длину кабеля | Идентификацию сохраняемой линии |
| Трассу, повороты и вводы | Прокладку и допустимые изгибы |
| Места соединений на открытой палубе | Требуемое водозащищённое исполнение |
| Доступные результаты проверки | Состояние линии и необходимый объём работ |
Судовой NSR NED-3010 как пример
Изготовитель описывает NED-3010 как навигационный эхолот с дисплейным блоком и датчиком, измерением глубины и интерфейсами обмена. Это реальное навигационное назначение, подтверждённое первичным источником, а не применение произвольного рыбопоискового устройства по аналогии.
NSR NED-3010 в каталоге компании группы AlphaSolutions можно включить в запрос по согласованной замене. В каталоге представлены варианты датчиков и кабельных исполнений. Наличие варианта определённой длины не разрешает самостоятельное удлинение и не подтверждает пригодность прежней линии. Точный датчик, кабель и соединительные части определяют для выбранного комплекта.
Согласовать предложение
Опишите, требуется ли полный новый комплект или сохранение конкретных частей действующей установки. Приложите доступную схему, фотографии маркировки и общие виды мест соединений. Укажите необходимые обследование, замену, монтаж и проверку отдельными составляющими задачи.
В предложении подтверждаем исполнение, состав, состояние, документы, доступность и условия поставки. Контакты для ответа указывайте в письме из своей почтовой программы.
Источники: РС, часть V, пп. 1.1.1, 1.1.3, 3.5.1–3.5.4; NSR NED-3010 ECHO SOUNDER.
