Лоцманский разъём АИС: место и состав подключения
Правила РС и РКО: практическое применение
При замене АИС дисплей и транспондер часто попадают в основную спецификацию, а лоцманский разъём остаётся «как был». Между тем перенос рабочего места или изменение блоков может потребовать отдельного решения для подключения компьютера лоцмана. Нужны точное место, состав сохраняемых частей и документация на интерфейс.
Какое требование рассматриваем
В части V «Навигационное оборудование» Правил по оборудованию морских судов РС, редакция 2026 года, п. 3.4.9.4 предусматривает на мостике вблизи рабочего места лоцмана разъём для подключения его персонального компьютера к аппаратуре АИС. Наличие свободного гнезда в любом другом месте не подтверждает выполнение этого требования.
Область части по п. 1.1.1 — самоходные суда, не совершающие международные рейсы, и предназначенное для них навигационное оборудование. При расхождении с дополнительными указаниями морской администрации флага применяются её указания — п. 1.1.3. Применимость и состав работ по конкретному судну определяют по его документам.
Показать рабочее место целиком

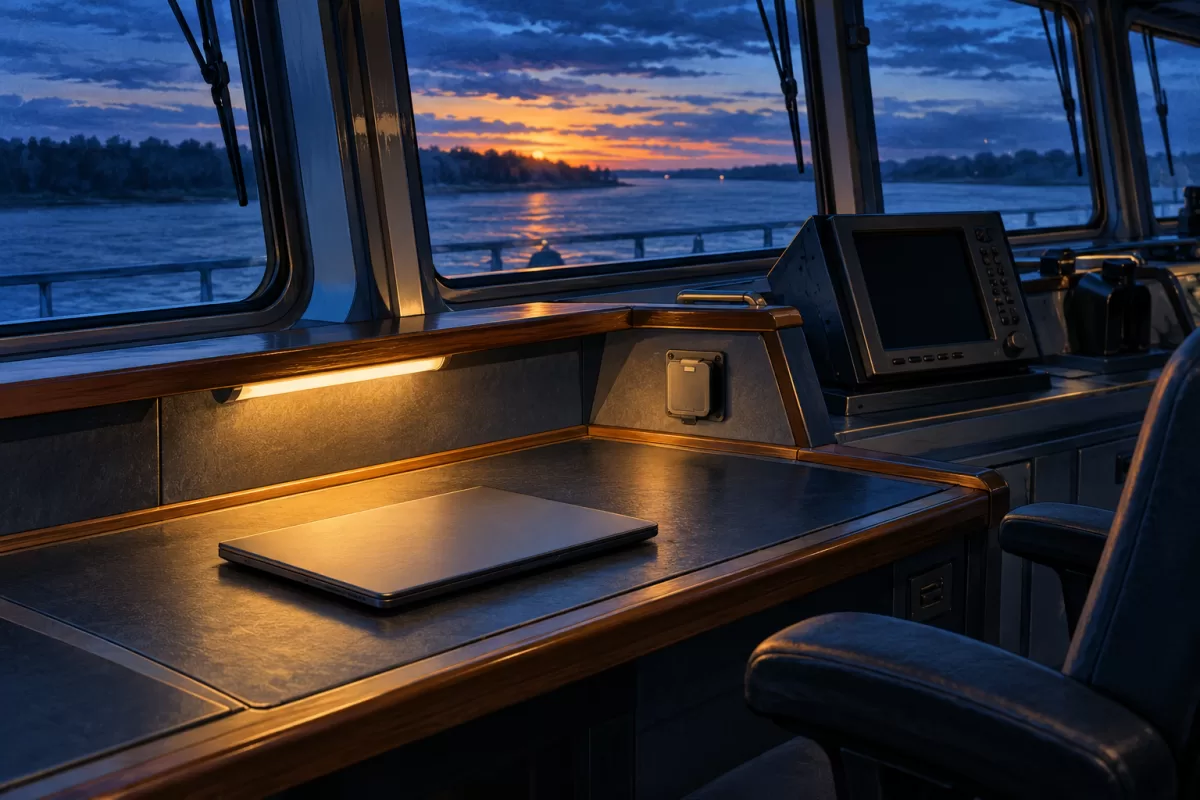

Для предварительного предложения полезно отметить на плане предполагаемое место работы лоцмана, точку разъёма и расположение блоков АИС. Фотография одной крышки разъёма не показывает, можно ли пользоваться им с этого места и куда проходит кабель.
Пункты 3.4.9.1–3.4.9.2 помогают разделить роли частей АИС: индикатор и органы управления должны быть удобны для использования в рулевой рубке, тогда как не требующие оперативного управления блоки допускается разместить в аппаратной или специальной выгородке вблизи рубки. Такое размещение транспондера не переносит автоматически туда же требуемый лоцманский разъём.
При сохранении прежней точки подключения укажите её исполнение, маркировку и состояние. Если рабочее место переносится, покажите прежнюю и новую точки. Это позволяет отличить замену отдельной принадлежности от изменения всей линии между аппаратурой и местом подключения.
NSR NSI-1000 и отдельная опция
В двухстраничном буклете изготовителя V16.0 NSR NSI-1000 описана как судовая АИС класса A для обмена данными с другими судами и береговыми станциями. В составе показаны транспондер и MKD. Лоцманский разъём NPP100 указан в разделе опций, а не в основном стандартном перечне.
NSR NSI-1000 в каталоге компании группы AlphaSolutions можно включить в запрос по согласованной установке с лоцманским подключением. Заказ модели АИС сам по себе не означает включение NPP100, нужного кабеля, крепления и работ. Эти позиции фиксируют отдельно для предлагаемого исполнения.
В карточке группы также могут быть представлены кабели и тестовые принадлежности с похожими обозначениями. Их функции и состав различаются. Например, название кабеля с USB не делает любое произвольное USB-гнездо заменой лоцманского разъёма, а наличие подходящего коннектора не подтверждает согласованный обмен данными с компьютером.
Разделить аппаратуру, линию и пользовательскую часть
| Что согласовать | Какие сведения приложить |
|---|---|
| Аппаратуру АИС | Модель, исполнения блоков и руководства |
| Точку подключения | Место относительно рабочего места лоцмана, маркировку и фотографии |
| Сохраняемую линию | Модели соединяемых частей, кабель и доступную схему |
| Новые принадлежности | Разъём, кабель, крепление и объём установки |
| Проверку результата | Документированный состав и требуемую функцию подключения |
Распиновку, электрические параметры и допустимые соединения устанавливают по документации конкретных изделий. По фотографии гнезда или описанию другой АИС их выбирать нельзя. В предварительном письме достаточно сообщить имеющиеся обозначения и приложить доступные документы; самостоятельно переставлять контакты не требуется.
Что считать результатом работы
Для задания важно описать не только поставку разъёма, но и предусмотренное подключение компьютера лоцмана к АИС в нужном месте. Состав и способ проверки согласуют по проекту и руководствам оборудования. Обнаружение целей на обычном дисплее АИС не заменяет проверку этой отдельной функции.
В запросе укажите судно, исполнение АИС, расположение рабочего места, сохраняемые части, причину замены и требуемые работы. Если предполагается только поставка принадлежности, так и напишите. Точный состав, состояние, документы, наличие, стоимость и условия поставки подтверждаем в предложении. Контактные сведения указывайте после открытия своей почтовой программы.
Источники: РС, часть V, пп. 1.1.1, 1.1.3, 3.4.9.1–3.4.9.4; NSR NSI-1000, буклет V16.0.
Нормативный источник: РС, часть V «Навигационное оборудование», редакция 2026 года. Проверка по сохранённым первичным источникам: 27.10.2026.
