Гирокомпас: доступ к основному прибору
Правила РС и РКО: практическое применение

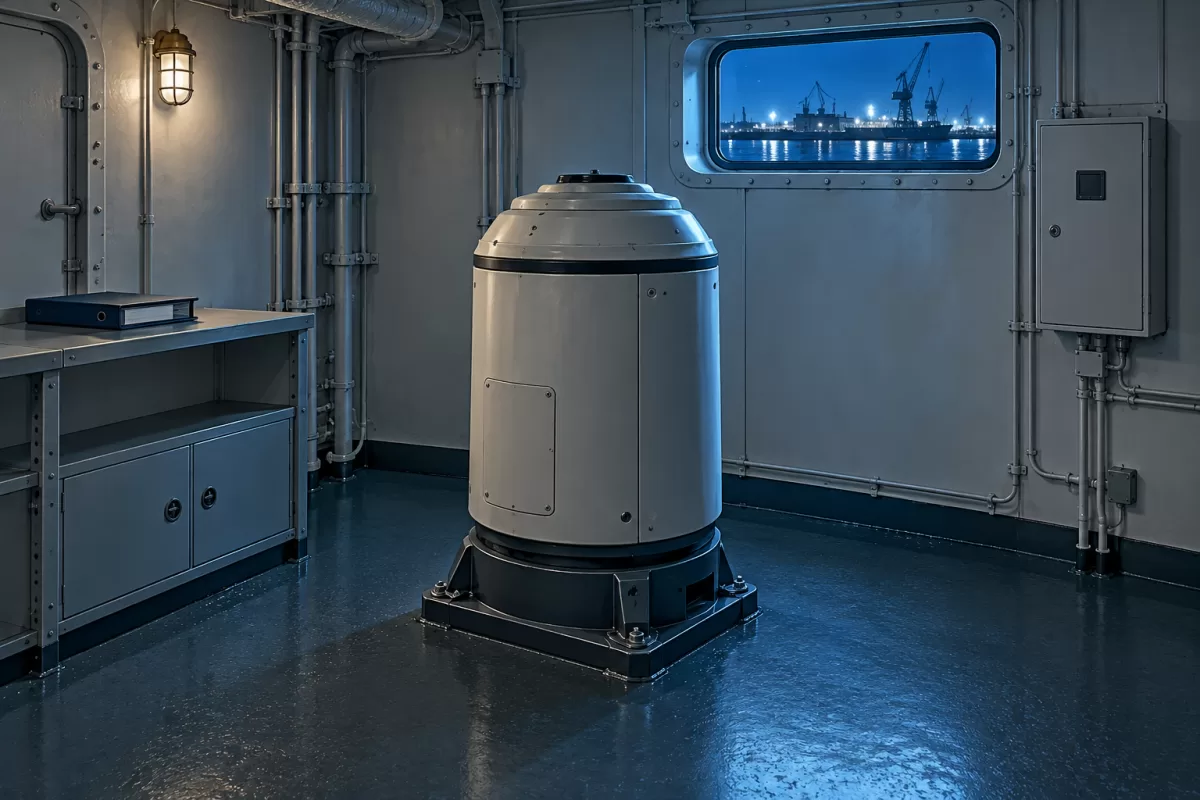

После переделки аппаратной гирокомпас может остаться на прежнем месте, а новый шкаф перекроет снятие его крышки. На плане прибор ещё помещается; для обслуживания места уже нет. В такой ситуации нужно согласовать пространство вокруг основного прибора и состав работ, прежде чем заказывать замену блока системы Tokyo Keiki TG-8000.
Два требования к месту установки
Разбор опирается на часть V «Навигационное оборудование» Правил по оборудованию морских судов РС, редакция 2026 года. По п. 1.1.1 эта часть распространяется на самоходные суда, не совершающие международные рейсы, и предназначенное для них навигационное оборудование. При расхождении с дополнительными указаниями морской администрации флага применяются её указания — п. 1.1.3. Само название «речной» у сайта не расширяет область этих требований.
Пункт 3.4.2.1 предусматривает установку основного прибора гирокомпаса в рулевой рубке или аппаратной. Пункт 3.4.2.2 требует свободного доступа к основному блоку: крышки должны сниматься беспрепятственно и легко, к клеммным колодкам нужен удобный доступ. Поэтому размер самого корпуса не описывает всё необходимое место. На плане следует показать также соседние конструкции и предусмотренный изготовителем доступ.
Эти пункты не задают универсальный зазор в сантиметрах. Размеры для конкретного исполнения берут из его документации. Нельзя подставить расстояние от другого гирокомпаса или считать съёмную панель мебели достаточным решением без рассмотрения всей установки.
Что именно имеется в виду под TG-8000
Изготовитель Tokyo Keiki прямо описывает TG-8000 как судовой гирокомпас; TG-8500 в том же буклете имеет отдельное назначение для высокоскоростных судов. В документе показаны основной прибор и блок управления. Это помогает различать всю систему и отдельный её блок, а не переносить роль одного изделия на любое обозначение из семейства.
В нашем каталоге есть позиция CB801-1 системы TG-8000. По одному названию этой карточки не следует определять, какой основной прибор уже установлен на судне и что входит в требуемую поставку. В запросе нужны полные шильдики отдельных блоков. Основной прибор, блок управления, питание, репитеры и принадлежности перечисляют отдельными строками по фактической комплектации.
Как описать переделку аппаратной
Начните с двух изображений: общего вида помещения и крупного плана места установки. На общем виде должно быть понятно, какой проход сохраняется после монтажа соседних шкафов. На крупном — какие крышки и крепления относятся к обслуживаемому прибору. Если новые конструкции пока существуют только на чертеже, покажите их предусмотренное положение.
| Сведения для предложения | Какую задачу они проясняют |
|---|---|
| Модель и маркировка каждого сохраняемого блока | Разделяют основной прибор, управление и прочие части |
| План места с соседними конструкциями | Позволяет оценить доступ после переоборудования |
| Монтажная документация конкретного исполнения | Определяет требуемое пространство, крепление и ограничения |
| Причина работ и перечень меняемых частей | Отличает перенос системы от замены одной позиции |
Фотографии передают исходные данные проектировщику и обслуживающей организации. Открывать действующий прибор ради фотографии внутренних соединений не требуется: имеющиеся схемы и документы можно приложить отдельно.
Что закрепить в составе работ
В предложении должны быть видны не только поставляемые изделия, но и ответственность за согласование размещения, предусмотренное обслуживание и проверку системы после работ. Если сохраняются кабельные линии и репитеры, их обозначения включают в исходные данные; возможность дальнейшего использования подтверждают для конкретной системы.
Доступ к основному прибору и организация пеленгаторного поста — разные задачи. Позиция репитера на крыле мостика не решает вопрос снятия крышек в аппаратной. Для этого на сайте есть отдельный разбор пеленгаторного поста 5016, а здесь предмет запроса — место основного блока.
Отправить данные по гирокомпасу
Укажите судно, характер рейсов, модель системы, нужное количество и требуемый результат: сохранить установку, перенести основной прибор или заменить конкретный блок. Приложите план и доступную документацию. Исполнение, состав, состояние, наличие, документы и условия поставки подтверждаем в предложении.
Источники: РС, часть V, пп. 1.1.1,1.1.3,3.4.2.1–2; Tokyo Keiki, судовой гирокомпас TG-8000/8500, двухстраничный буклет.
