Датчик эхолота: место на днище
Правила РС и РКО: практическое применение

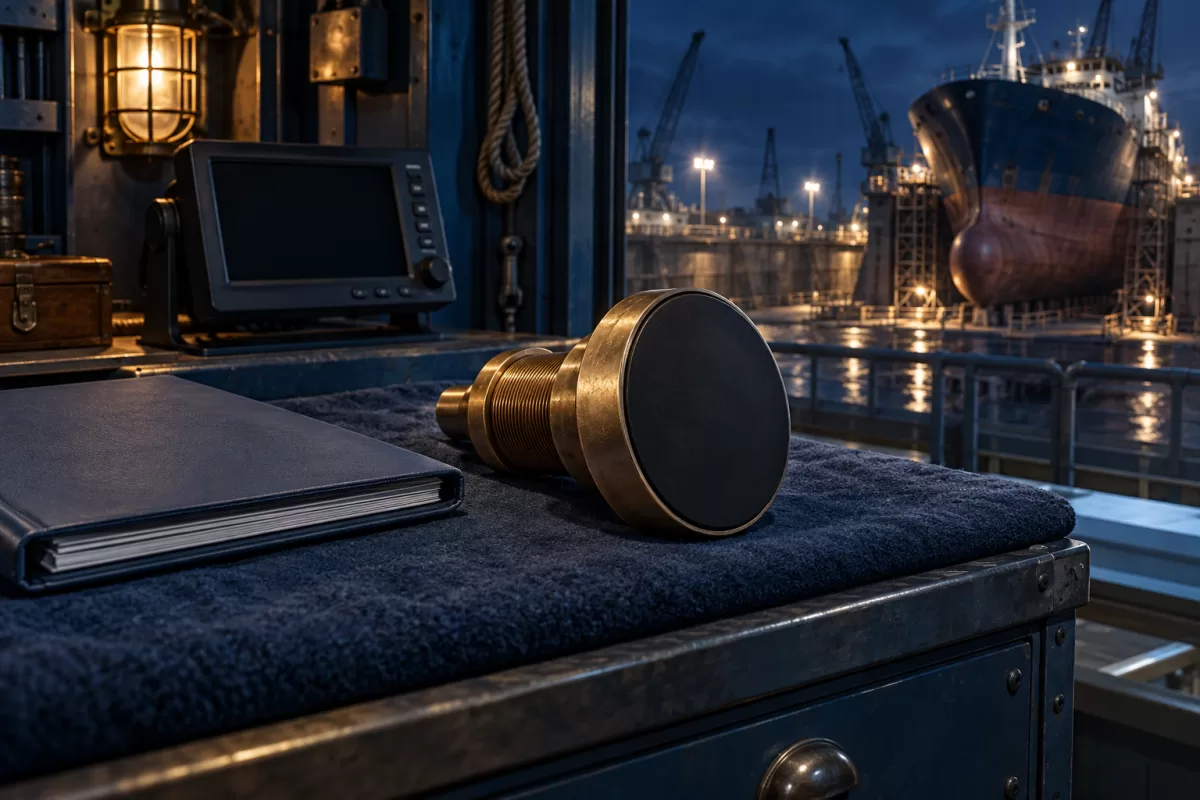

При замене навигационного эхолота важно выяснить, почему меняют именно датчик. Старое место на днище может сохраняться, а рядом после ремонта появляется новый выступающий узел или отверстие. Для предложения нужны сведения об установке и окружающих конструкциях, а не только диагональ экрана и желаемая частота.
Какие условия относятся к размещению
Разбор опирается на часть V «Навигационное оборудование» Правил по оборудованию морских судов РС, редакция 2026 года. По п. 1.1.1 эта часть распространяется на самоходные суда, не совершающие международные рейсы, и предназначенное для них навигационное оборудование. При расхождении с дополнительными указаниями морской администрации флага применяются её указания — п. 1.1.3. Само название «речной» у сайта не расширяет область этих требований.
По п. 3.4.4.1 указатель глубин устанавливают в рулевой рубке. Для датчиков п. 3.4.4.2 предусматривает места наименьшей вибрации на днище и такое удаление от бортов и оконечностей, которое исключает обнажение при качке. Универсальное расстояние в метрах этот пункт не задаёт: решение зависит от судна и рассматриваемой установки.
Пункт 3.4.4.3 отдельно учитывает соседство: рядом не должны находиться одновременно работающие с эхолотом ультразвуковые излучатели других приборов, а также выступы корпуса, приёмные и отливные отверстия и подобные источники помех. Поэтому для замены полезен план района днища с обозначением соседних устройств. На одной фотографии снятого датчика этих данных нет.
Пример судового эхолота NSR
Изготовитель прямо определяет NSR NED-3010 как эхолот для судовой навигации, получающий информацию о глубине через датчики. В буклете rev15.3 перечислены дисплей, датчики NXD-200A/NXD-50A и танк NXT-100; соединительная коробка NED3000J указана отдельно. Это разные части установки, которые требуется перечислить в согласованном составе.
NSR NED-3010 в каталоге компании группы AlphaSolutions — ссылка на реальное судовое оборудование группы. Она не означает, что любой старый датчик, танк или кабель подойдёт к этому эхолоту. В документации изготовителя варианты датчиков и частот различаются; возможность сохранить существующие части подтверждают по их полным обозначениям и документации.
Если датчик устанавливается в прорези днища
Условие п. 3.4.4.8 относится именно к такому варианту: излучающая поверхность должна быть на одном уровне с внешней поверхностью обшивки. Если из-за кривизны корпуса нельзя установить датчик горизонтально, предусматриваются обтекатели в направлении «нос—корма». Эти условия нельзя автоматически переносить на любую установку через специальный танк.
В частиV предусмотрены и другие способы установки, включая клинкет и специальный танк; для них имеются собственные условия. Поэтому до расчёта работ обозначают фактический вариант. Этот разбор помогает подготовить исходные данные и не является чертежом выреза, сварки или самостоятельного монтажа.
Что сохранить в ремонтной документации
| Исходные сведения | Что они позволяют согласовать |
|---|---|
| Модель эхолота, полный тип каждого датчика | Конкретные сохраняемые и заменяемые части |
| План днища с выступами, отверстиями и другими излучателями | Рассмотрение места и возможных помех |
| Осадки, сведения о качке и варианте установки | Рассмотрение риска обнажения и необходимых конструктивных решений |
| Документация на танк, крепление и кабельную линию | Состав работ и возможность использования существующего оборудования |
Пункт 3.4.4.4 требует мер против коррозии корпуса в результате установки датчиков. Одновременно п. 3.4.4.12 запрещает закрашивать излучающую поверхность и подвергать её ударам, жёсткому трению и подобным воздействиям. Эти два требования рассматривают вместе: антикоррозионная обработка корпуса не является разрешением покрыть рабочую поверхность датчика обычной краской.
Конкретную защиту и обслуживание определяют по документации выбранного исполнения и проекту. Если состояние поверхности вызывает вопросы, передайте сведения обслуживающей организации; не включайте самостоятельную зачистку или испытания в предварительный запрос.
Запросить комплект и работы
Укажите судно, характер рейсов, количество каналов и датчиков, причину замены, сохраняемые части и доступные документы. Добавьте место ремонта, срок и необходимость проектных либо монтажных работ. Исполнение, состав, состояние, наличие, документы и условия поставки подтверждаем в предложении.
Источники: РС, часть V, пп. 1.1.1,1.1.3,3.4.4; NSR NED-3010, двухстраничный буклет rev15.3.
