Антенна ГНСС: что меняется после перестройки мостика
Правила РС и РКО: практическое применение
Новая площадка, дополнительная передающая антенна или конструкция над мостиком могут изменить условия работы прежней антенны ГНСС. Приёмник продолжает включаться, а точка установки внешне выглядит привычной. Но предложение по переоборудованию должно учитывать новое окружение: металлические конструкции, радиопередающие устройства, вибрацию и обзор неба.
Какие правила используем
Разбор основан на части V «Навигационное оборудование» Правил по оборудованию морских судов РС, редакция 2026 года. По п. 1.1.1 область этой части — самоходные суда, не совершающие международные рейсы, и предназначенное для них навигационное оборудование. При расхождении с дополнительными указаниями морской администрации флага применяются её указания — п. 1.1.3. Применимость к конкретному судну устанавливают по его документам.
Для антенн приёмоиндикаторов электронных систем определения местоположения рассматриваем полные пп. 4.4.1–4.4.4. Эти требования описывают место установки; они не являются готовой монтажной схемой для любого приёмника.
Одного открытого участка недостаточно
Пункт 4.4.1 не допускает установку ниже габаритных металлических судовых конструкций и требует удаления от любых передающих антенн как минимум на три метра. Поэтому вместе с предполагаемой точкой отмечают окружающие конструкции и реальные передающие устройства. Похожий белый корпус другой антенны не позволяет определить её назначение по фотографии.
Пункт 4.4.2 исключает топы мачт, места сильной вибрации, размещение под палубными конструкциями и такелажем, а также вблизи источников нагрева или дыма. Перенос на самую высокую доступную точку не становится универсальным решением: топ мачты прямо назван в этом пункте.
Пункт 4.4.3 требует беспрепятственного слежения за спутниковой группировкой и расположения как минимум на метр выше горизонтальных поверхностей судовых конструкций. Низкая опора на свободном участке крыши ещё не подтверждает выполнение этого требования. Высоту и окружение рассматривают по фактическим размерам и виду установки.
Наконец, п. 4.4.4 не допускает установки в направлении главного лепестка диаграммы направленности антенны РЛС. Это отдельное условие, которое нельзя заменить только расстоянием до радиопередающих антенн. При наличии нескольких РЛС учитывают каждую соответствующую установку.
| Что показать на исходном плане | Что это помогает оценить |
|---|---|
| Точку и высоту предполагаемой антенны | Положение относительно горизонтальных поверхностей |
| Металлические конструкции и такелаж | Ограничения обзора и запрещённые места |
| Передающие антенны с их назначением | Требуемое удаление |
| Антенны РЛС и их расположение | Направление главного лепестка |
| Источники дыма, нагрева и вибрации | Дополнительные ограничения места |
Реальная роль NSR NGR-3000
В документации изготовителя NSR NGR-3000 представлен как навигационный GNSS-приёмник с приёмом GPS, BDS и GLONASS, отображением навигационных данных и отдельным антенным блоком. Описание включает выходы данных и интерфейс BAM/INS. Это первичное подтверждение роли приёмника в навигационной задаче.
NSR NGR-3000 в каталоге компании группы AlphaSolutions можно включить в запрос по новому комплекту или замене. Точную модель антенны, кабель, длину трассы и крепление согласуют по конкретному исполнению. Наличие трёх выходов данных не доказывает совместимость со всеми сохраняемыми потребителями, а характеристика влагозащиты антенны не подтверждает пригодность выбранного места.
Если сохраняется старый антенный кабель, укажите его маркировку, длину, соединения и состояние. Совпадающий разъём не даёт основания автоматически включить его в новый комплект. Расположение антенны, кабельная часть и обмен данными с потребителями должны быть различимы в предложении.
Сравнить прежнее и новое окружение
Для задачи после перестройки приложите общий вид до изменений, актуальный план и фотографии с нескольких направлений. Отметьте, какие конструкции или антенны появились недавно. Изображение антенны крупным планом полезно для идентификации, но для выбора места важнее видеть её окружение.

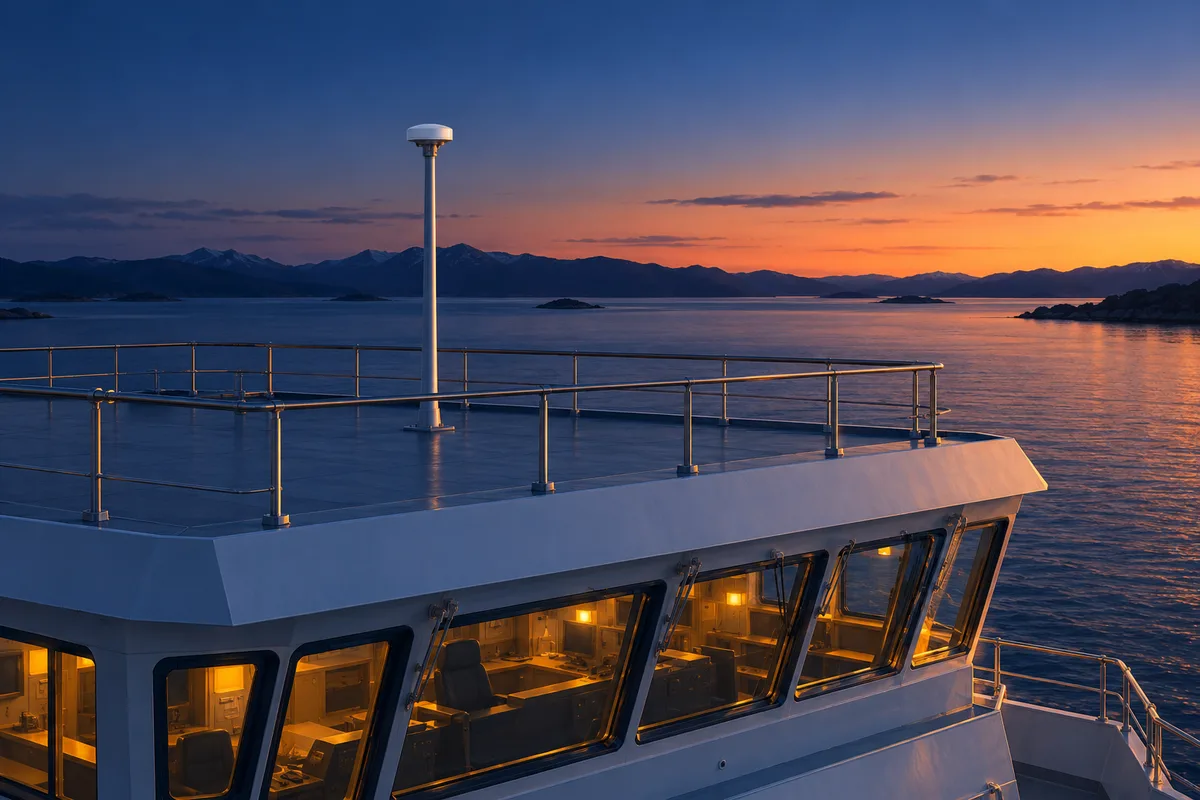

Затем укажите, что требуется поставить: полный приёмный комплект, отдельный согласованный антенный блок, принадлежности либо оборудование вместе с работами по переустановке. Размеры, крепления, трассу и необходимые проверки определяют по проекту и документации, а не по условной иллюстрации статьи.
В предложении подтверждаем конкретное исполнение, состав, состояние, документы, доступность и условия поставки. Контактные сведения допишите после открытия своей почтовой программы.
Источники: РС, часть V, пп. 1.1.1, 1.1.3, 4.4.1–4.4.4; NSR, описание NGR-1000/NGR-3000.
