IFC-модели: от геометрических пересечений к замечаниям инженера
Проектировщики передали IFC-модели строительной части и инженерных сетей. Координатору нужно найти места, где элементы могут мешать друг другу, и вернуть участникам понятные замечания. Для такого процесса можно согласовать сервер направления «Суперинтеллект»: подготовить кандидаты геометрических пересечений по утверждённым версиям моделей, сохранить основания проверки и передать результат инженеру. Пересечение в модели само по себе не доказывает физическую коллизию, нарушение норм или недостаточную прочность конструкции.
Запросить предложение
Проверять согласованный комплект моделей
У каждой исходной модели должны быть название раздела, ответственный и версия выпуска. В задании фиксируют, какие файлы проверяются вместе. Сравнение свежей инженерной сети с устаревшей строительной частью может дать замечания, которые уже устранены в другом выпуске. Поэтому исходники сохраняют отдельно от рабочей папки, где автор продолжает проектирование.
До поиска пересечений инженер подтверждает взаимное положение моделей: единицы, координаты, уровни и размещение. Если один раздел смещён относительно остальных, массовые находки могут отражать ошибку совмещения. Сервер не должен автоматически передвигать модель, чтобы получить удобный результат. Неясное положение становится вопросом подготовки исходных данных.
Задать группы проверки
Проверять всё со всем не всегда полезно. Для первого пилота выберите конкретный вопрос, например взаимное расположение трубопроводов и строительных элементов на выбранном участке. Координатор определяет группы, включаемые классы и исключения. Результат становится понятнее, когда рядом с каждой находкой видно, какое правило её породило.
Официальная документация [IfcClash](https://docs.ifcopenshell.org/ifcclash.html) описывает наборы проверок с группами A и B, источниками IFC и фильтрами включения либо исключения объектов. Если группа B не задана, возможен поиск внутри A. Это программный механизм геометрической проверки, а не универсальное знание о допустимости строительного решения. Состав групп для конкретного проекта необходимо согласовать отдельно.
Различать пересечение, касание и зазор
Два соприкасающихся элемента и труба, проходящая через балку, требуют разного рассмотрения. В первичной документации [IfcOpenShell Geometry Tree](https://docs.ifcopenshell.org/ifcopenshell-python/geometry_tree.html) разделены проверки пересечений, столкновения поверхностей и расстояния до заданного порога. Для ряда операций предусмотрены допуски; особенности геометрии также влияют на смысл результата.
В проекте заранее определяют вид проверки, единицы и согласованные значения параметров. Допуск расчёта не следует выдавать за нормативный монтажный зазор. Если требуется место для обслуживания оборудования, инженер должен задать соответствующее правило и подтвердить, что нужная зона вообще представлена в модели. Отсутствующая геометрия не появится от более мощного сервера.
От находки — к рабочему замечанию
Для кандидата нужны идентификаторы элементов, исходные модели, правило, описание положения и возможность открыть нужный ракурс. Голый список пар неудобен автору раздела: приходится заново искать место и восстанавливать обстоятельства. Полезно сохранять связь с проверенным выпуском, даже когда позднее пришла новая версия файла.
Инженер распределяет находки: требует исправления, допустимое проектное решение, ошибка исходных данных либо дополнительное уточнение. Геометрическая программа не назначает усиление балки, не подтверждает безопасность и не выбирает, какой раздел обязан измениться. Ответственный, комментарий и решение являются частью координации проекта.
IfcClash предусматривает вывод результата в JSON; для BCF-отчётов документация указывает дополнительный компонент. Нужные формат, версия и открытие замечаний в программах участников проверяются в пилоте. Наличие выгрузки не означает автоматической передачи в любую среду координации. Интерфейс рассмотрения, назначения и обмена согласуется в составе приложения.
Повторять проверку с сохранением истории
После исправления раздела новая проверка получает новый набор версий. Координатору нужно различать устранённые, сохранившиеся и новые вопросы. При изменившихся идентификаторах автоматическое сопоставление может быть неоднозначным; такие случаи показывают явно. Прежний комментарий нельзя незаметно перенести на другой элемент только из-за близкого положения.
Для приёмки подготовьте небольшой согласованный комплект: ожидаемое пересечение, обычное касание, допустимый проход через предусмотренный проём и смещённый раздел. Отдельно включите модель с проблемным представлением элемента. Пропущенная или не обработанная геометрия должна быть видна в отчёте, иначе пустой список создаёт ложное впечатление завершённой проверки.
Подобрать сервер на реальном проекте
Нагрузку оценивают по чтению файлов, подготовке геометрии, поиску кандидатов и сохранению результатов. Размер IFC на диске не определяет требуемую RAM сам по себе. CPU, память и дисковый обмен выбирают по пробе на характерных моделях; GPU не является автоматическим условием такого серверного проекта. Совместимость CMP170HX и заданную скорость без испытаний не обещаем.
В «Речном локаторе» можно запросить AI Server Manager 256 как аппаратную платформу. «Суперинтеллект» — название направления, число 256 не задаёт объём памяти. Оборудование, программная среда, правила проверки, интерфейс замечаний, применимые лицензии и внедрение согласуются по спецификации. Пришлите разрешённые модели, программы участников и требования к выдаче. Цена, состояние, наличие, срок и доставка по России или в Казахстан подтверждаются предложением.
Сервер и состав проекта

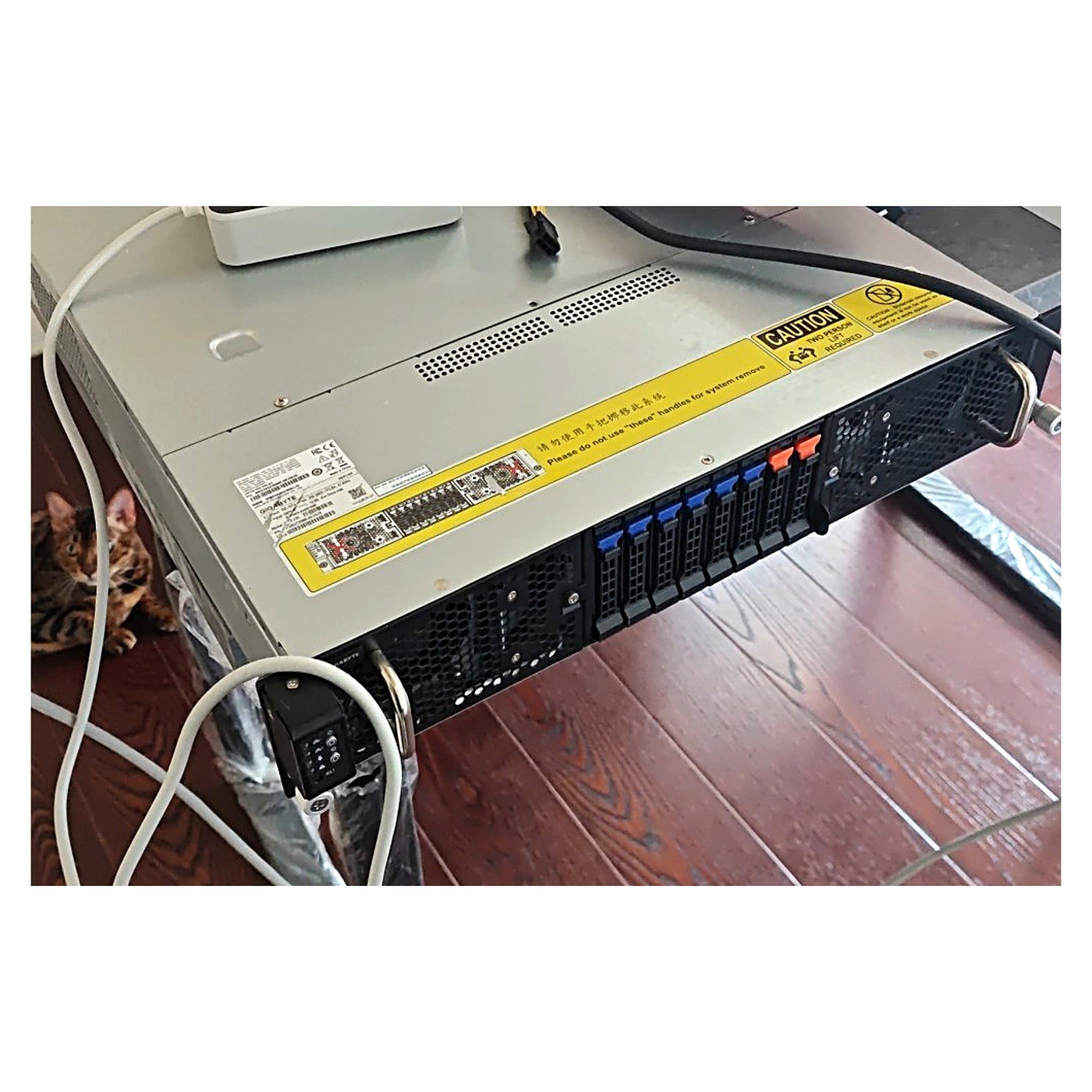

AI Server Manager 256
Цена по запросу. Рассматриваем аппаратную платформу под согласованный новый проект; фактические CPU, RAM, GPU при необходимости, накопители и программная среда определяются пилотом и спецификацией. Число 256 не является объёмом памяти. Приложение, правила проверки, обмен замечаниями, применимые лицензии и работы согласуются отдельным составом. Состояние, наличие, срок и доставка подтверждаются предложением.
Запросить предложениеСмежные собственные платформы: AI Server Manager 128 и AI Server Manager 384. Выбор определяется фактической спецификацией; числовые имена не заменяют проверку памяти и программной среды.
Официальные программные источники: IfcClash: наборы проверок, фильтры, JSON и BCF; IfcOpenShell Geometry Tree: пересечения, касания, зазоры и допуски. Версии, применимость и лицензии согласуются отдельно; чтение документации не подтверждает установки программы или испытания моделей на предлагаемой машине.
