Теневые секторы РЛС: данные для проекта
Правила РС и РКО: практическое применение
При обновлении радара нужно знать, что находится перед его антенной: надстройка, мачта или палубный груз могут закрывать часть обзора. На нашем сайте представлена судовая РЛС Koden MDC-5204. Морское назначение модели подтверждает изготовитель. Для конкретного судна расположение антенного блока рассматривают по проекту и руководству выбранного исполнения.
Область разбора
Рассматриваем п. 4.2.2 части V «Навигационное оборудование» Правил по оборудованию морских судов РС, редакция 2026 года. По п. 1.1.1 эта часть распространяется на самоходные суда, не совершающие международные рейсы, и навигационное оборудование для них. Пункт 1.1.3 отдельно устанавливает приоритет дополнительных указаний Морской администрации флага при расхождении с Правилами. Название сайта или района доставки не определяет применимость документа к судну.
Задача материала — подготовить исходные данные о закрытом обзоре. Он не заменяет диаграмму конкретной установки и не устанавливает пригодность любого радара для внутренних водных путей.
Что допускается скрывать прямо по носу
В п. 4.2.2 для направления прямо по носу допускается скрытая поверхность моря на расстоянии не более 500 м либо двух длин судна — выбирается меньшее значение. Условие относится к любому грузу, осадке и дифференту судна.
Следовательно, 500 м нельзя считать одинаковым пределом для каждого корпуса. Для короткого судна определяющим может быть значение двух его длин. Для проекта нужны длина судна и предусмотренные состояния загрузки, а не одна фотография пустой палубы у причала.
Обзор по носу и сектор, закрытый конструкцией сбоку, описывают раздельно. Повышение антенны не является универсальным ответом: нужно учитывать реальные надстройки и предусмотренное размещение оборудования. Выбор высоты — часть согласуемого решения.
Как рассматриваются теневые секторы
Тот же пункт требует сводить теневые секторы к минимуму. Их не должно быть в дуге от направления прямо по носу до курсовых углов 22,5° позади траверза каждого борта.
Для оставшейся дуги горизонта установлены отдельные ограничения: не должны наблюдаться одиночные теневые секторы более 5° или суммарная дуга теневых секторов более 20°. Два сектора, между которыми 3° или меньше, рассматриваются как один. Поэтому их нельзя автоматически считать независимыми и оценивать каждый без соседнего.
Для судов с необычной конструкцией надстройки в пункте есть оговорка: требования выполняют настолько, насколько это практически возможно и целесообразно. Она не отменяет описания существующих ограничений обзора. Особенности корпуса и предлагаемое решение должны быть понятны из проектных материалов.
Что передать исполнителю
| Исходные сведения | Что они позволяют рассмотреть |
|---|---|
| Судно, длина, назначение рейсов, документы проекта | Область требований и предел закрытой поверхности по носу |
| План надстроек и предполагаемое место антенны | Возможные препятствия обзору |
| Состояния загрузки, осадки и дифферента | Изменение условий обзора |
| Существующая диаграмма и сведения об установке | Исходное состояние при замене |
| Полное обозначение РЛС и антенного блока | Документацию конкретного исполнения |

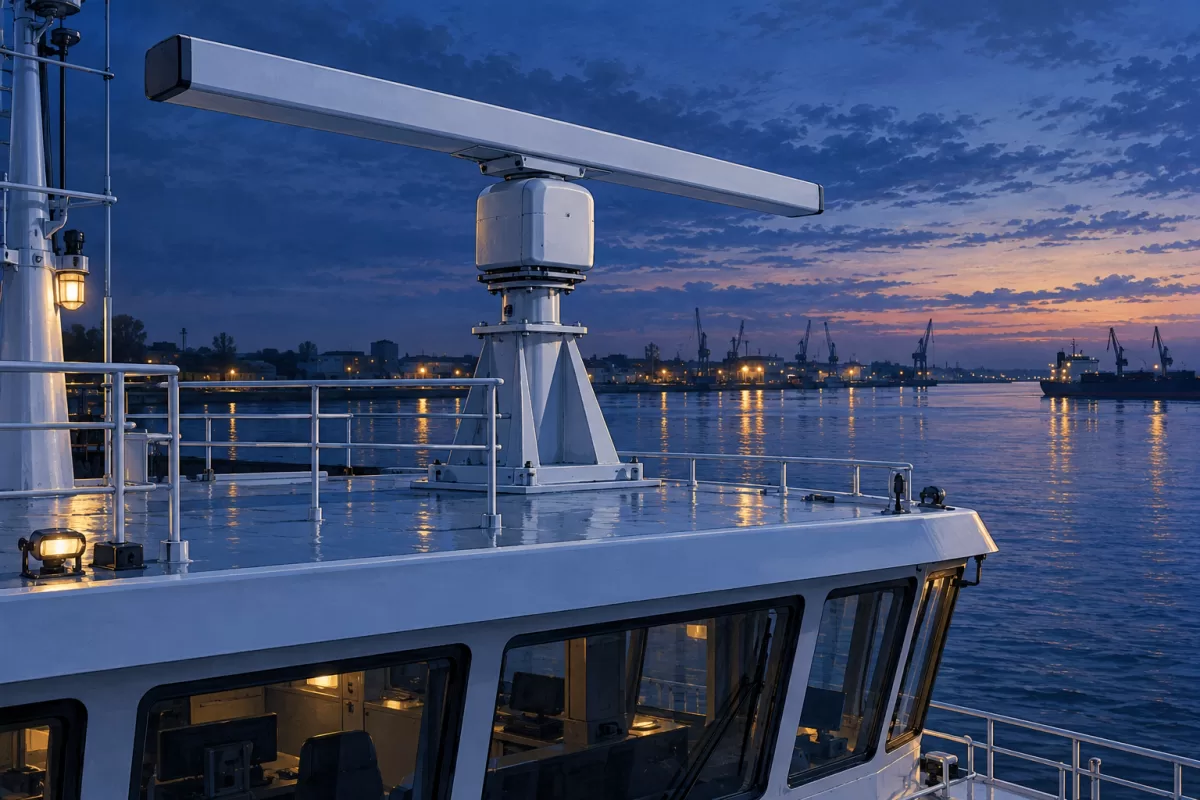

Пункт 3.4.6.3 той же части требует размещать у индикаторов диаграммы кругового обзора РЛС с теневыми секторами. Такая диаграмма относится к фактической установке. Каталожная фотография антенны и условный рисунок в статье её не заменяют.
Как использовать пример Koden
В официальном руководстве MDC-5200/5500, раздел 1.4.1, изготовитель отдельно рассматривает ограничения обзора и выбор места антенного блока. Это подтверждает, что вопрос относится к реальной установке судового радара, а не только к его паспортной мощности.
В запросе на Koden MDC-5204 укажите полное исполнение, сохраняемые части и приложите доступные планы. Не следует считать любую антенну или магнетрон из общего каталога подходящими к этому аппарату. Состав оборудования, документы, наличие и условия поставки подтверждаются в предложении; работы по размещению и подтверждению конфигурации согласуются отдельно.
Источники
- РС: Правила по оборудованию морских судов, часть V, 2026: пп. 1.1.1, 1.1.3, 3.4.6.3, 4.2.2.
- Koden MDC-5204 — официальная страница изготовителя.
- Koden MDC-5200/5500, Installation Manual rev09: раздел 1.4.1.
Таблица и вопросы для предложения — пояснения редакции. Работа с источниками: 25 октября 2026 года, Астана.
