Кнопки СКДВП: доступ с рабочих мест
Правила РС и РКО: практическое применение

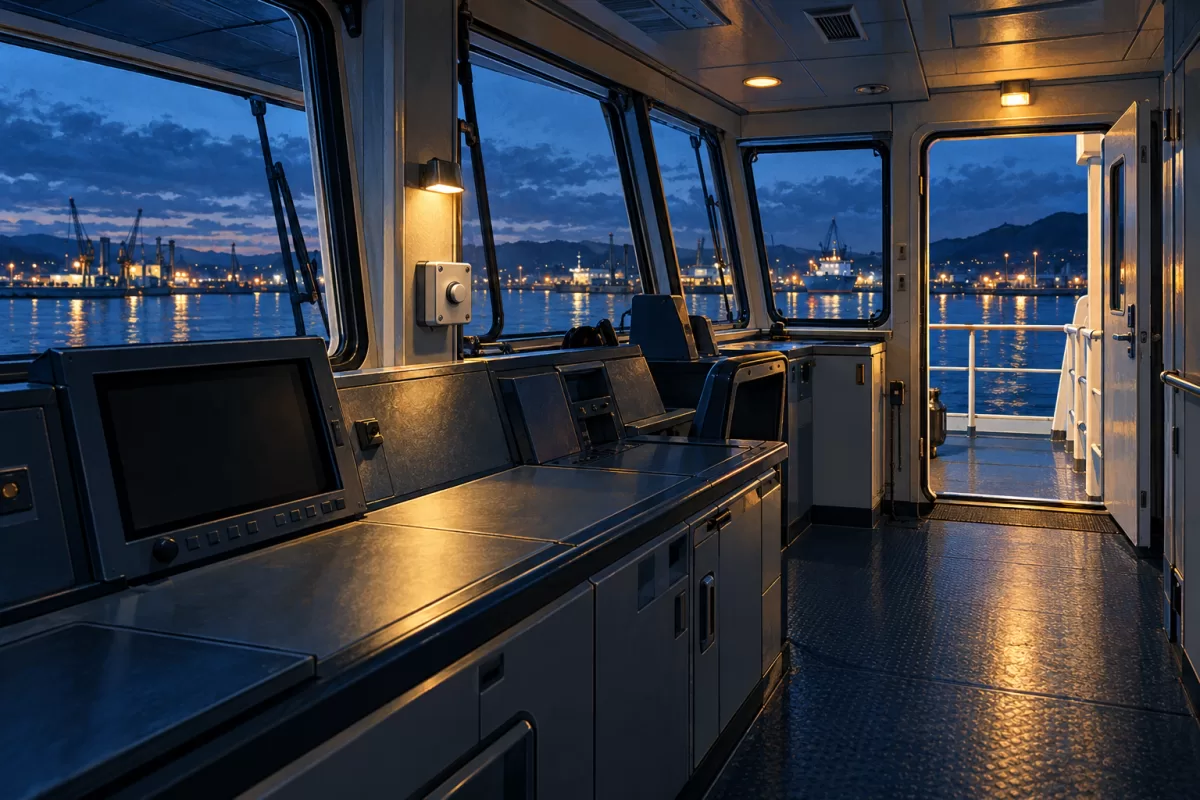

При переоборудовании мостика кнопка подтверждения системы контроля дееспособности вахтенного помощника капитана (СКДВП) может оказаться за новым креслом или возле рабочего места, откуда не обеспечивается нужное наблюдение. Сама система при этом включается. Для предложения по изменению установки нужен план рабочих мест и точек подтверждения, а не просто нужное количество кнопок.
Место кнопки связано с наблюдением
Разбор основан на части V «Навигационное оборудование» Правил по оборудованию морских судов РС, редакция 2026 года. По п. 1.1.1 её область — самоходные суда, не совершающие международные рейсы, и предназначенное для них навигационное оборудование. При расхождении с дополнительными указаниями морской администрации флага применяются её указания — п. 1.1.3. Применимость к конкретному судну определяют по его документам.
Пункт 3.4.7.1 относится к устройствам подтверждения звуковой и световой сигнализации и возврата СКДВП в исходное состояние. Они должны находиться на ходовом мостике только там, откуда обеспечивается надлежащее наблюдение; размещение вблизи визуальных индикаторов названо предпочтительным. Лёгкий доступ требуется с места управления судном, рабочего места судовождения и маневрирования, места наблюдения и с крыльев мостика.
Пункт 3.4.7.2 добавляет условие к конструкции: использование должно быть возможно только вахтенным помощником, находящимся на мостике, с исключением непреднамеренного использования другими лицами. Поэтому удобный доступ нельзя оценивать отдельно от места и способа использования устройства.
Подходящее оборудование и его состав
NSR NBW-1000 — судовая система BNWAS, то есть СКДВП, с блоками подтверждения и сигнализации. В двухстраничном буклете V16.0 изготовитель различает блок управления, соединительный блок, reset unit NBW-1090RW и alarm unit NBW-1010A. Внешнее сходство кнопки с сигнальным устройством не делает их одинаковыми частями системы.
NSR NBW-1000 в каталоге компании группы AlphaSolutions позволяет предметно обсудить эти части. Количество точек определяется планом мостика и принятой конфигурацией, а не одной строкой стандартного комплекта. Исполнение для помещения или открытого места также согласуют отдельно; характеристику защищённости одного блока нельзя переносить на всё оборудование.
План для переделки мостика
Отметьте рабочие места до и после переоборудования, проходы, положение кресел и существующие устройства. Покажите оба крыла мостика и доступные из них точки подтверждения. Если меняется только одна консоль, всё равно важно видеть связь этой точки с остальными местами работы.
| Что обозначить на плане | Что это проясняет |
|---|---|
| Управление, судовождение, маневрирование и наблюдение | С каких мест требуется доступ |
| Кнопки подтверждения и возврата | Где фактически выполняется нужное действие |
| Визуальные индикаторы и соседние конструкции | Условия наблюдения и удобство размещения |
| Помещения, открытые крылья и типы блоков | Нужные исполнения и состав поставки |
Пункт 3.4.7.1 не задаёт универсальный радиус доступности в метрах. Его нельзя заменить произвольным расстоянием до стены или количеством кнопок на судно. Требуемое расположение рассматривают по реальному плану, функциям рабочих мест и документации системы.
Аварийный вызов — отдельная функция
Пункт 3.4.7.3 допускает специальную кнопку Emergency Call на посту судовождения и маневрирования для немедленной подачи тревоги второго, затем третьего уровня при необходимости экстренного вызова резервного помощника и/или капитана. Это возможность, обозначенная словом «может», а не требование установить такую кнопку на каждом посту.
В ведомости нельзя смешивать её с обычным подтверждением и возвратом. Отдельно согласуют и точки оповещения: устройство, которым вахтенный подтверждает своё присутствие, не заменяет звуковой блок в месте вызова другого члена экипажа. Распределение уровней сигнализации имеет собственные условия пп. 3.4.7.4–5.
Запросить изменение установки
Укажите судно, характер рейсов, модель СКДВП, сохраняемые блоки и причину переделки. Приложите план с рабочими местами, нужными точками и условиями установки. Согласуем конкретные исполнения, количество, необходимые соединения и работы; состояние, документы, наличие и условия поставки подтвердим в предложении.
Источники: РС, часть V, пп. 1.1.1, 1.1.3, 3.4.7.1–5; NSR NBW-1000, двухстраничный буклет V16.0.
