Две РЛС: размещение антенн
Правила РС и РКО: практическое применение

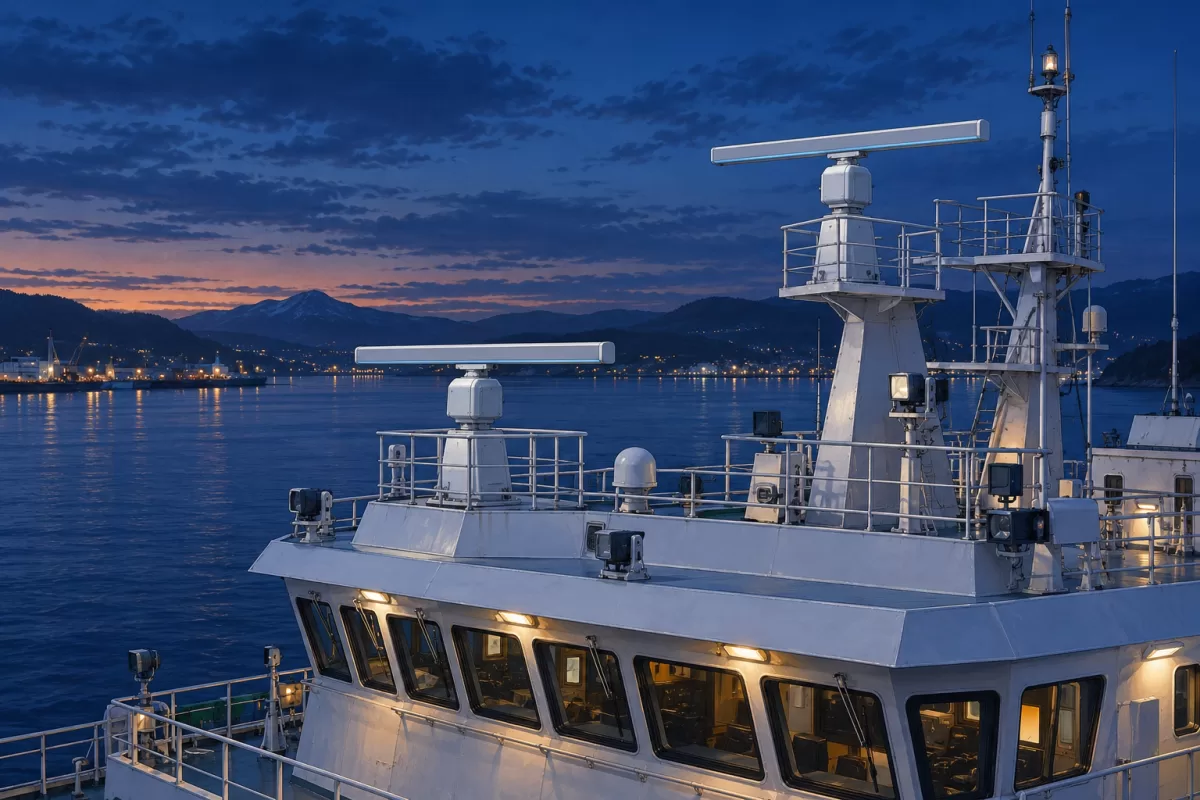

Если на судне предусмотрены две радиолокационные станции, каждую антенну нельзя рассматривать отдельно от соседней. Нужно учитывать общий обзор и одновременную работу. Для обсуждения судового радара на сайте представлена Koden MDC-5204; её морскую роль прямо подтверждает изготовитель. При добавлении такой станции к существующей установке нужны сведения об обеих РЛС и их фактическом расположении.
Область требований
Рассматриваем пп. 4.2.3–4.2.4 части V Правил по оборудованию морских судов РС, редакция 2026 года. По п. 1.1.1 эта часть относится к самоходным судам, не совершающим международные рейсы, и навигационному оборудованию для них. При расхождении с дополнительными указаниями Морской администрации флага действует условие п. 1.1.3.
Эти два подпункта описывают размещение антенн при установке двух РЛС. Они сами по себе не определяют, сколько радаров требуется конкретному судну, и не заменяют требования к составу оборудования его проекта.
Одновременная работа — часть задачи
По п. 4.2.3 антенны двух устанавливаемых на судно РЛС нужно расположить так, чтобы свести к минимуму теневые секторы и исключить взаимные помехи при одновременной работе.
Таким образом, оценка одного радара при выключенном втором не описывает всю предусмотренную конфигурацию. В исходных данных полезно прямо указать, какие станции установлены и в каких сочетаниях предполагается их работа. Требуемый результат относится к установке на судне, а не только к характеристикам отдельных аппаратов.
Свободное место на мачте не подтверждает отсутствие взаимных помех. Важно расположение обеих антенных систем, окружающих конструкций и сохраняемых частей. При замене одной станции исполнитель должен видеть, что остаётся на борту, даже если это оборудование не входит в новый заказ.
Когда применяются 20° и один метр
Пункт 4.2.4 отдельно рассматривает две антенны РЛС в непосредственной близости. В этом случае предусмотрены минимальный разнос по углу в вертикальной плоскости не менее 20° и расстояние между антеннами по вертикали не менее 1 м.
Обе величины приведены в пункте одновременно. Один метр не следует превращать в универсальное горизонтальное расстояние между основаниями или считать заменой углового условия. А угол 20° относится к вертикальной плоскости, а не к произвольно выбранному виду сверху.
В заявке на оборудование не требуется самостоятельно придумывать схему выполнения этих условий. Полезнее передать план с высотными отметками и полными обозначениями блоков. Проектное решение рассматривают по конкретной геометрии судна и руководствам изготовителей.
Две антенны и две законченные системы
Подпункты 4.2.3–4.2.4 не подтверждают совместимость дисплеев, кабелей или переключающих устройств разных РЛС. Они также не задают схему резервирования. Эти вопросы фиксируют отдельно по предлагаемой конфигурации.
Если сохраняется прежний радар, не сокращайте его обозначение до марки производителя. Нужны модель станции, антенный блок и доступная документация. Одинаковый диапазон или похожая длина антенны не означают, что части двух установок взаимозаменяемы.
Что включить в запрос
| Сведения | Какой вопрос они раскрывают |
|---|---|
| Судно, рейсы и применимые документы | Область требований к проекту |
| Модели обеих РЛС и антенных блоков | Фактический состав установки |
| План размещения с высотными отметками | Взаимное положение антенн |
| Сохраняемые мачты, основания и окружающие конструкции | Исходную геометрию |
| Предусмотренные сочетания работы | Задачу оценки взаимных помех |
Изготовитель Koden рассматривает размещение антенно-сканирующего блока отдельно в руководстве MDC-5200/5500. Для предложения на MDC-5204 передайте сведения о сохраняемой РЛС вместе с запросом новой станции. Исполнение, состав, документы, наличие и условия поставки подтверждаются в предложении. Расчёт размещения и работы на судне согласуются отдельно от цены аппарата.
Источники
- РС: Правила по оборудованию морских судов, часть V, 2026: пп. 1.1.1, 1.1.3, 4.2.3–4.2.4.
- Koden MDC-5204 — официальная страница.
- Koden MDC-5200/5500, Installation Manual rev09: раздел 1.4.1.
Таблица и вопросы для предложения — пояснения редакции. Работа с источниками: 25 октября 2026 года, Астана.
